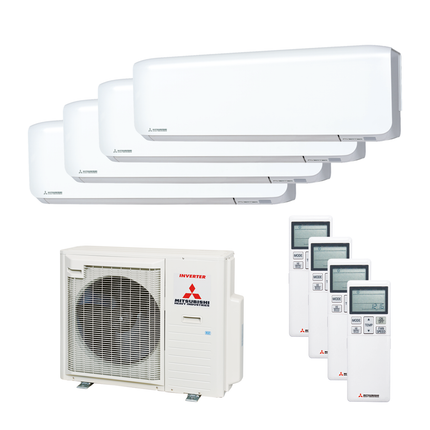

Mitsubishi Heavy Multisplit Klimaanlage Geräte-Set mit einem Außengerät SCM71ZS-W und vier Wandgeräten 3x SRK20ZS-WF und 1x SRK35ZS-WF inkl. IR-Fernbedienungen
Mitsubishi Heavy Außengerät SCM71ZS-W
Gerätekurzbeschreibung
Außengerät mit 7,1 kW Nennkühlleistung und 8,6 kW Nennheizleistung, bis zu 4 Split-Klima-Innengerät(e) anschließbar, mit Kältemittel R32 vorgefüllt.
Geräteserienbeschreibung
Das Außengerät gehört zu folgender Serie (ggf. Zugehörigkeit zu mehreren Serien möglich): SX-Serie. Die SX-Serie ist ein Multisplit-System zum Kühlen und Heizen. Die Außengeräte sind kompakte, reversible Luft-Luft-Wärmepumpen mit stufenloser Leistungsregelung durch Invertertechnologie. Der Kühlleistungsbereich der SX-Serie reicht bei Außengeräten mit Kältemittel R32 von 4 - 10 kW, der Heizleistungsbereich von 4,5 - 10,5 kW.
Geräteaufbau
Das Außengerät besteht aus folgenden Komponenten:
– Selbsttragendes Gehäuse mit verzinktem Grundrahmen und leicht zu entfernenden, einbrennlackierten Paneelen
– Verflüssiger aus Kupferrohr mit aufgepressten, beschichteten Aluminiumlamellen und definierter Flüssigkeitsunterkühlung
– 1 Verdichter
– Expansionsventil(e)
– Kapillarrohre
– 4-Wege-Umschaltventil
– Absperrventile
– Sammler
– Filter
– Ölabscheider
– Flüssigkeitsabscheider
Das anschlussfertige Außengerät ist für die Außenaufstellung geeignet und werkseitig mit dem Kältemittel R32 vorgefüllt. Der Kältekreis ist druckgeprüft, auf Leckage getestet, getrocknet, evakuiert und fertig vorgefüllt mit Kältemaschinenöl MB75.
Eine Clear-Fin-Beschichtung schützt den Wärmetauscher vor Korrosion.
Jedes Innengerät wird mit einer separaten Kältemittelleitung an das Außengerät angeschlossen. Jeder Kältemittelanschluss am Außengerät ist mit einem separaten Expansionsventil ausgestattet. Dadurch kann die Kühlleistung der angeschlossenen Innengeräte individuell geregelt werden.
Steuerung und Regelung
Die Inverter-Steuerung gewährleistet eine stufenlose Leistungsanpassung im Teillastbetrieb. Durch diese Leistungsoptimierung werden Energieverbrauch und damit Betriebskosten reduziert. Ein geregelter Ventilator mit DC-Motor sorgt geräuscharm für eine Optimierung der Kondensationstemperatur. Ein Winterbetrieb ist in der Betriebsart Heizen bis zu einer Außentemperatur von -15 °C und in der Betriebsart Kühlen bis -15 °C serienmäßig gewährleistet. Die Mikroprozessor-Regelung arbeitet vollautomatisch und Anlagen optimierend. Das Außengerät kommuniziert über einen Industriebus mit dem angeschlos-
senen Innengerät. Stromsensor, Noise Killer, Spark Killer, Ölrückführung und automatische Abtausteuerung sind vorhanden. Die elektrische Verbindung zwischen Innen- und Außengerät ist 4-adrig.
Ein Silent-Mode-Betrieb kann über die Fernbedienung des Innengeräts zeitabhängig programmiert werden und sorgt für einen schallreduzierten Betrieb.
Besondere Merkmale
– Platzsparende Aufstellung mit einer Stellfläche von 0,32 m²
– Anzahl anschließbarer Innengeräte (max.) 4 Stück
– Schallreduzierter Betrieb möglich (Silent-Mode)
– DC-Ventilatormotor ermöglicht ausgezeichnete Energieeffizienz
– Kältemittelleitungslänge (gesamt, max.) 70 m
Mitsubishi Heavy Wandgerät SRK20ZS-WF und SRK35ZS-WF
Gerätekurzbeschreibung
Wandgerät mit 2 kW Nennkühlleistung und 2,7 kW bzw. mit 3,5 kW und 4,0 kW Nennheizleistung, geeignet für Kältemittel R410A; R32.
Gerätetypbeschreibung
Die Wandgeräte sind formschöne Innengeräte zum Kühlen und Heizen. Die Innengeräte sind anschluss- und betriebsbereit und für die Wandmontage geeignet. Im Lieferumfang ist eine Infrarotfernbedienung enthalten.
Geräteaufbau
Das Innengerät besteht aus folgenden Komponenten:
– Wärmetauscher
– Ventilator
– Kondensatwanne mit Kondensatanschluss
– Steuerplatine mit integrierter Mikroprozessor-Regelung
– Luftansaugung an Geräteoberseite
– Luftausblasung an Geräteunterseite
– Pendellamelle/n zur vertikalen Luftverteilung
– Luftleitlamelle/n zur horizontalen Luftverteilung
– Verschiedene Luftfilter
Ein leise laufender Ventilator mit Überhitzungsschutz saugt die Raumluft über die Geräteoberseite an. Am Luftauslass an der Geräteunterseite verteilen einstellbare Luftleitlamellen und eine Pendellamelle die konditionierte Luft im Raum. Der vertikale Luftstrom der Pendellamelle und der horizontale Luftstrom der Luftleitlamellen sorgen für eine optimale dreidimensionale Luftverteilung im Raum. Die Pendellamelle kann in jeder gewünschten Stellung fixiert werden. Der Ventilator wurde antimikrobiell behandelt, um die Vermehrung von Schimmelpilzen und Keimen zu unterbinden. Ein integrierter BioClean-Filter reinigt die Raumluft zusätzlich. Der BioClean-Filter bekämpft Allergene, Bakterien und Viren, auch das SARS-CoV-2-Virus. Zusätzlich sind im Innengerät ein auswaschbarer Photokatalyse-Filter gegen Geruchsbildung und ein Filter gegen Schimmelbildung verbaut.Das Kondensat kann über den Kondensatablauf frei abfließen.
Steuerung und Regelung
Das Innengerät enthält sämtliche zum automatischen Betrieb notwendigen Einrichtungen sowie Kontroll- und Regelorgane. Die Mikroprozessor-Regelung mit integrierter Fuzzy-Logik passt die erzeugte Leistung den aktuellen Konditionen und Anforderungen im Raum schnell und mit hoher Stabilität an. Die elektrische Verbindung zum Außengerät besteht aus einer 4-adrigen Leitung zur Spannungsversorgung und Bus-Kommunikation. Die Bus-Kommunikation erfolgt über einen Industriebus von Mitsubishi Heavy Industries. Das Innengerät verfügt über einen speziellen Betrieb zur Entfeuchtung mit einer automatischen Steuerung der Ventilatorstufen. Der Vereisungsschutz gewährleistet einen optimalen Wärmeübergang am Wärmetauscher. Das integrierte Selbstdiagnosesystem überwacht die Anlage und zeigt eventuelle Fehler durch einen Blinkcode am Innengerät an. Die aktivierbare Selbsttreinigungsfunktion beschleunigt nach dem Kühl- oder Entfeuchtungsbetrieb die Trocknung des Wärmetauschers. Eine Wiedereinschaltautomatik nach Spannungsausfall ist serienmäßig verfügbar. Die Steuerung des Innengeräts erfolgt mit der mitgelieferten Infrarotfernbedienung. Zusätzlich kann das Innengerät über die Smart M-Air-App in Verbindung mit dem integrierten WLAN-Adapter WF-RAC oder einer optionalen Kabelfernbedienung in Verbindung mit der optionalen Adapterplatine SC-BIKN2-E gesteuert werden. Der Anschluss einer Zentralfernbedienung ist in Verbindung mit den optionalen Adapterplatinen SC-ADNA-E und SC-BIKN2-E möglich. In Verbindung mit der optionalen Adapterplatine SC-BIKN2-E kann das Innengerät durch ein externes Impuls- oder On/Off-Signal über einen potenzialfreien Kontakt (Fern-Ein/Aus) geschaltet werden.
Folgende Betriebsarten und Funktionen stehen zur Verfügung:
– Kühlen, Heizen, Entfeuchten, Lüften, Solltemperatur, Ventilatorstufen
– Hi-Power - Betriebsart High Power aktiviert einen 15-minütigen kontinuierlichen Kühl-
oder Heizbetrieb mit Maximalleistung.
– Eco - Betriebsart Economy betreibt das Innengerät im sparsamen Betrieb durch
Sollwertanpassung.
– Allergen-Clear-Betrieb - Funktion neutralisiert alle Partikel, die sich auf der Oberfläche
des BioClean-Filters angesammelt haben.
– Self Clean-Funktion - aktivierbare Selbstreinigungsfunktion trocknet die durchströmten
Innengeräteoberflächen nach dem Innengerätebetrieb.
– 3D Auto - Betriebsart 3D Auto steuert automatisch die Ventilatorgeschwindigkeit und
die Luftstromrichtung.
– Air Flow (Up/Down) - Funktion ändert den vertikalen Luftstrom über die Pendellamelle.
– Air Flow (Left/Right) - Funktion ändert den horizontalen Luftstrom über die
Luftleitlamellen.
– Sleep-Timer-Funktion - Funktion schaltet das Innengerät nach einer eingestellten
Laufzeit automatisch ab.
– ON-Timer-Funktion - Funktion startet das Innengerät 5 bis 60 Minuten vor der Zeit, die
eingestellt ist, damit die Raumtemperatur zur eingestellten Zeit den optimalen Wert
erreicht.
– OFF-Timer-Funktion - Funktion stoppt das Innengerät automatisch, wenn die
eingestellte Zeit erreicht ist.
– Wochen-Timer-Funktion - Funktion legt für jeden Wochentag bis zu 4 Programme mit
der ON-Timer- bzw. OFF-Timer-Funktion fest. Pro Woche sind maximal 28 Programme
verfügbar.
– Komfort-Timer-Funktion - Funktion vergleicht vor dem Einschaltzeitpunkt Raum- und
Solltemperatur und schaltet das Innengerät gegebenenfalls früher ein.
– Backup-Funktion - Funktion ermöglicht einen Automatikbetrieb bei Standardkonditionen
und stellt sicher, dass das Innengerät auch bei Verlust der Infrarotfernbedienung
eingeschaltet werden kann.
Besondere Merkmale
– Optimale Luftverteilung durch individuell einstellbare, mikrocomputergesteuerte Luftleit-
und Pendellamellen
– Besonders leiser Betrieb mit minimal 19 dB(A)
– BioClean-Filter gegen Allergene und Viren, auch gegen das SARS-CoV-2-Virus
– Photokatalytischer, auswaschbarer Geruchsfilter zur Reinigung der Raumluft
– Wurfweite Kaltluftstrom 8 m
– Wiedereinschaltung nach Spannungsausfall
– Selbstdiagnosesystem
– Inklusive Infrarotfernbedienung
– Integrierter WLAN-Adapter (WF-RAC)
Wichtige Hinweise:
Die Installation und die Inbetriebnahme von Klimageräten müssen durch einen nach EU-Verordnung 517/2014 zertifizierten Fachbetrieb erfolgen. Der elektrische Anschluss und die elektrische Absicherung müssen durch eine Elektrofachkraft durchgeführt werden.
