Klimaanlage Innengerät

Mitsubishi Heavy Wandgerät SRK71ZR-WF Gerätekurzbeschreibung Wandgerät mit 7,1 kW Nennkühlleistung und 8 kW Nennheizleistung, geeignet für Kältemittel R410A; R32, zum Anschluss an ein Außengerät der Mitsubishi Heavy S-/SX-Serie (nicht im Lieferumfang enthalten). Gerätetypbeschreibung Die Wandgeräte sind formschöne Innengeräte zum Kühlen und Heizen. Die Innengeräte sind anschluss- und betriebsbereit und für die Wandmontage geeignet. Im Lieferumfang ist eine Infrarotfernbedienung enthalten. Besondere Merkmale - Optimale Luftverteilung durch individuell einstellbare, mikrocomputergesteuerte    Luftleit- und Pendellamellen -Sehr leiser Betrieb mit minimal 25 dB(A) -BioClean-Filter gegen Allergene und Viren, auch gegen das SARS-CoV-2-Virus -Integrierter WLAN-Adapter (WF-RAC) Wichtige Hinweise:Die Installation und die Inbetriebnahme von Klimageräten müssen durch einen nach EU-Verordnung 517/2014 zertifizierten Fachbetrieb erfolgen. Der elektrische Anschluss und die elektrische Absicherung müssen durch eine Elektrofachkraft durchgeführt werden.

Lesen Sie Mehr Weniger

Mitsubishi Heavy Truhengerät SRF50ZSX-W  Gerätekurzbeschreibung Truhengerät mit 5 kW Nennkühlleistung und 6 kW Nennheizleistung, geeignet für Kältemittel R410A; R32, zum Anschluss an ein Außengerät der Mitsubishi Heavy S-/SX-Serie (nicht im Lieferumfang enthalten). Gerätetypbeschreibung Die 2-seitig ausblasenden SRF-Truhengeräte sind kompakte Innengeräte zum Kühlen und Heizen.Die Innengeräte sind anschluss- und betriebsbereit und für die Standmontage oder Wandmontage geeignet. Geräteaufbau Das Innengerät besteht aus folgenden Komponenten: – Wärmetauscher – DC-Radialventilator – Kondensatwanne mit Kondensatanschluss – Steuerplatine mit integrierter Mikroprozessor-Regelung – Luftansaugung an Gerätevorderseite – Luftausblasung über oberen und unteren Luftauslass – Pendellamelle/n zur vertikalen Luftverteilung – Luftleitlamelle/n zur horizontalen Luftverteilung – Verschiedene Luftfilter Ein leise laufender DC-Radialventilator mit Überhitzungsschutz saugt die Raumluft über Luftfilter im Frontpaneel an. Die konditionierte Luft wird über den oberen und unteren Luftauslass ausgeblasen. Die Luftrichtung kann über automatisch verstellbare Pendellamellen und über manuell verstellbare Luftleitlamellen eingestellt werden. Die Pendellamellen können in jeder gewünschten Stellung fixiert werden. Für den Betrieb der Pendellamellen stehen wahlweise die Funktionen Auto, Memory Flap und Air Flow (Up/Down) zur Verfügung. Mit der Taste Air Selection können die Luftauslässe aktiviert werden. Die Aktivierung des oberen und unteren Luftauslasses oder alternativ nur des oberen Luftauslasses ist möglich. Ein integrierter BioClean-Filter reinigt die Raumluft. Der BioClean-Filter bekämpft Allergene, Bakterien und Viren, auch das SARS-CoV-2-Virus. Zusätzlich sind im Innengerät ein auswaschbarer Photokatalyse-Filter gegen Geruchsbildung und ein Filter gegen Schimmelbildung verbaut. Das Kondensat kann über den Kondensatablauf frei abfließen. Steuerung und Regelung Das Innengerät enthält sämtliche zum automatischen Betrieb notwendigen Einrichtungen sowie Kontrollund Regelorgane. Die Mikroprozessor-Regelung mit integrierter Fuzzy-Logik passt die erzeugte Leistung den aktuellen Konditionen und Anforderungen im Raum schnell und mit hoher Stabilität an. Die elektrische Verbindung zum Außengerät besteht aus einer 4-adrigen Leitung zur Spannungsversorgung und Bus-Kommunikation. Die Bus-Kommunikation erfolgt über einen Industriebus von Mitsubishi Heavy Industries. Das Innengerät verfügt über einen speziellen Betrieb zur Entfeuchtung mit einer automatischen Steuerung der Ventilatorstufen. Der Vereisungsschutz gewährleistet einen optimalen Wärmeübergang am Wärmetauscher. Für optimales Heizen können der Ventilatornachlauf und die Temperaturhysterese eingestellt werden. Das integrierte Selbstdiagnosesystem überwacht die Anlage und zeigt eventuelle Fehler durch einen Blinkcode am Infrarotempfänger an. Eine Wiedereinschaltautomatik nach Spannungsausfall ist serienmäßig verfügbar. Die Steuerung des Innengeräts erfolgt mit der mitgelieferten Infrarotfernbedienung oder einer optionalen Kabelfernbedienung in Verbindung mit der optionalen Adapterplatine SC-BIKN2-E. Der Anschluss einer Zentralfernbedienung ist mit einer Adapterplatine (SC-ADNA-E) möglich. In Verbindung mit der optionalen Adapterplatine SC-BIKN2-E kann das Innengerät durch ein externes Impuls- oder On/Off-Signal über einen potenzialfreien Kontakt (Fern-Ein/Aus) ein- bzw. ausgeschaltet werden. Folgende Betriebsarten und Funktionen stehen zur Verfügung: – Kühlen, Heizen, Entfeuchten, Lüften, Solltemperatur, Ventilatorstufen – Auto - Betriebsart Auto wählt beim Einschalten des Innengeräts in Abhängigkeit von der Raumtemperatur automatisch die Betriebsart (Kühlen, Heizen, Entfeuchten). – Hi-Power - Betriebsart High Power aktiviert einen 15-minütigen kontinuierlichen Kühl- oder Heizbetrieb mit Maximalleistung. – Eco - Betriebsart Economy betreibt das Innengerät im sparsamen Betrieb durch Sollwertanpassung. – Self Clean-Funktion - aktivierbare Selbstreinigungsfunktion trocknet die durchströmten Innengeräteoberflächen nach dem Innengerätebetrieb. – Autoswing-Funktion - Funktion ändert permanent den vertikalen Luftstrom über die Luftleitlamellen. – Air Flow (Up/Down) - Funktion ändert den vertikalen Luftstrom über die Pendellamelle. – Sleep-Timer-Funktion - Funktion schaltet das Innengerät nach einer eingestellten Laufzeit automatisch ab. – ON-Timer-Funktion - Funktion startet das Innengerät 5 bis 60 Minuten vor der Zeit, die eingestellt ist, damit die Raumtemperatur zur eingestellten Zeit den optimalen Wert erreicht. – OFF-Timer-Funktion - Funktion stoppt das Innengerät automatisch, wenn die eingestellte Zeit erreicht ist. – Wochen-Timer-Funktion - Funktion legt für jeden Wochentag bis zu 4 Programme mit der ON-Timer- bzw. OFF-Timer-Funktion fest. Pro Woche sind maximal 28 Programme verfügbar. – Komfort-Timer-Funktion - Funktion vergleicht vor dem Einschaltzeitpunkt Raum- und Solltemperatur und schaltet das Innengerät gegebenenfalls früher ein. – Backup-Funktion - Funktion ermöglicht einen Automatikbetrieb bei Standardkonditionen und stellt sicher, dass das Innengerät auch bei Verlust der Infrarotfernbedienung eingeschaltet werden kann. – Schnellheizfunktion - Funktion ermöglicht eine rasche Aufheizung kalter Räume, nachdem das Klimagerät im Heizbetrieb gestartet wurde. Besondere Merkmale – Betriebsabhängig optimale Luftverteilung durch zwei individuell einstellbare Pendellamellen – Leiser Betrieb mit minimal 28 dB(A) – BioClean-Filter gegen Allergene und Viren, auch gegen das SARS-CoV-2-Virus – Photokatalytischer, auswaschbarer Geruchsfilter zur Reinigung der Raumluft – Energiesparender DC-Radialventilator – Kompakte Bauweise für platzsparende Stand- oder Wandmontage – Wiedereinschaltung nach Spannungsausfall – Selbstdiagnosesystem – Inklusive Infrarotfernbedienung Wichtige Hinweise:Die Installation und die Inbetriebnahme von Klimageräten müssen durch einen nach EU-Verordnung 517/2014 zertifizierten Fachbetrieb erfolgen. Der elektrische Anschluss und die elektrische Absicherung müssen durch eine Elektrofachkraft durchgeführt werden.

Lesen Sie Mehr Weniger

Kanalgerät FDU140VH GerätekurzbeschreibungKanalgerät mit 13,6 kW Nennkühlleistung und 15,5 kW Nennheizleistung, geeignet für Kältemittel R410A; R32, zum Anschluss an ein Außengerät der Mitsubishi Heavy FDS-Serie (nicht im Lieferumfang enthalten).GerätetypbeschreibungDie FDU-Kanalgeräte sind kompakte Innengeräte zum Kühlen und Heizen. Die Innengeräte sind anschluss- und betriebsbereit und für den Deckeneinbau geeignet.GeräteaufbauDas Innengerät besteht aus folgenden Komponenten:– Wärmetauscher– DC-Radialventilator– Kondensatwanne– Schaltkasten mit integrierter Mikroprozessor-Regelung– Luftansaugung über Geräterückseite– Luftausblasung an Gerätevorderseite– Seitliche Kanalanschlüsse für Frischluft und FortluftLeise laufende, schwingungsgedämpft gelagerte, 4-stufige DC-Radialventilatoren mit Überhitzungsschutz saugen die Raumluft über die Geräterückseite an. Der Austritt der konditionierten Luft zur Nebenraumversorgung erfolgt über einen Kanal in der Zwischendecke. Die externe statische Pressung des Ventilators kann mit einer Kabelfernbedienung eingestellt werden. Im Gehäuse sind saugseitig ein Frischluftanschluss und druckseitig ein Kanalanschluss für konditionierte Luft vorbereitet. Das Kondensat kann über den Kondensatablauf frei abfließen. Ein Schwimmerschalter zur Sicherheitsabschaltung bei Störung des Kondensatablaufs ist in das Innengerät integriert. Alternativ kann das Kondensat über die integrierte Kondensatpumpe abgeführt werden. Die leise laufende Kondensatpumpe hat eine Förderhöhe von maximal 600 mm ab Geräteunterkante.Steuerung und RegelungDas Innengerät enthält sämtliche zum automatischen Betrieb notwendigen Einrichtungen sowie Kontroll- und Regelorgane. Die Mikroprozessor-Regelung mit integrierter Fuzzy-Logik passt die erzeugte Leistung den aktuellen Konditionen und Anforderungen im Raum schnell und mit hoher Stabilität an. Die elektrische Verbindung zum Außengerät besteht aus einer 4-adrigen Leitung zur Spannungsversorgung und Bus-Kommunikation. Die Bus-Kommunikation erfolgt über einen Industriebus von Mitsubishi Heavy Industries. Das Innengerät verfügt über einen speziellen Betrieb zur Entfeuchtung mit einer automatischen Steuerung der Ventilatorstufen. Der Vereisungsschutz gewährleistet einen optimalen Wärmeübergang am Wärmetauscher. Die Hot-Start-Funktion und die Hot-Spurt-Funktion sorgen für eine rasche Aufheizung kalter Räume, nachdem das Klimagerät im Heizbetrieb gestartet wurde. Das integrierte Selbstdiagnosesystem überwacht die Anlage und zeigt eventuelle Fehler durch einen alphanumerischen Code an der Fernbedienung an. Eine Wiedereinschaltautomatik nach Spannungsausfall ist serienmäßig verfügbar. Die Steuerung des Innengeräts erfolgt mit einer Kabel- oder Infrarotfernbedienung. Der Anschluss einer Zentralfernbedienung ist mit einer Adapterplatine (SC-ADNA-E) möglich. Die Betriebsarten Kühlen, Entfeuchten, Heizen, Auto, Solltemperatur und Ventilatorstufe können programmiert werden. Das Innengerät kann durch ein externes Impuls- oder On/Off-Signal über einen potenzialfreien Kontakt Fern-Ein/Aus geschaltet werden. Eine Sleep-Timer-Funktion schaltet das Innengerät nach einer programmierten Laufzeit ab. In Verbindung mit einer Infrarotfernbedienung steht zusätzlich eine Backup-Funktion zur Verfügung. Die Backup-Funktion ermöglicht einen Automatikbetrieb bei Standardkonditionen und stellt sicher, dass das Innengerät auch bei Verlust der Infrarotfernbedienung eingeschaltet werden kann.Besondere Merkmale– Externe statische Pressung, max. 200 Pa– Ansaug und Ausblas horizontal– Energiesparender DC-Radialventilator– Eingebaute Kondensatpumpe mit einer Förderhöhe von 600 mm und Schwimmerschalter zur Sicherheitsabschaltung– Integrierter Frisch- und Fortluftanschluss Wichtige Hinweise:Die Installation und die Inbetriebnahme von Klimageräten müssen durch einen nach EU-Verordnung 517/2014 zertifizierten Fachbetrieb erfolgen. Der elektrische Anschluss und die elektrische Absicherung müssen durch eine Elektrofachkraft durchgeführt werden.

Lesen Sie Mehr Weniger

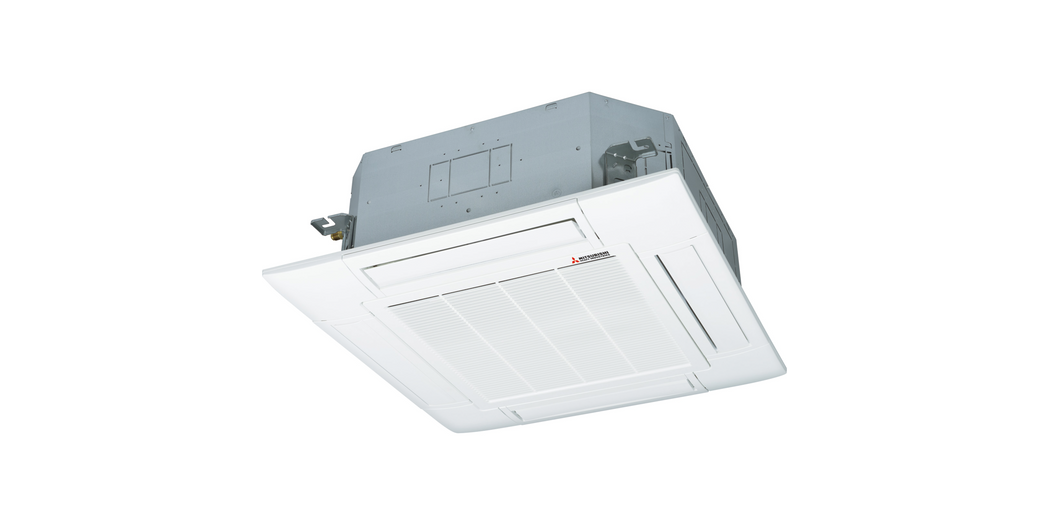

Mitsubishi Heavy Deckenkassette FDT100VH mit Standardpaneel ohne Fernbedienung (Zubehör) Gerätekurzbeschreibung Deckenkassette mit 10 kW Nennkühlleistung und 11,2 kW Nennheizleistung, geeignet für Kältemittel R410A; R32, zum Anschluss an ein Außengerät der Mitsubishi Heavy FDS-Serie (nicht im Lieferumfang enthalten). Gerätetypbeschreibung Die 4-seitig ausblasenden FDT-Deckenkassetten sind kompakte Innengeräte zum Kühlen und Heizen. Die Innengeräte sind anschluss- und betriebsbereit und für den Deckeneinbau geeignet. Geräteaufbau Das Innengerät besteht aus folgenden Komponenten: – Wärmetauscher – DC-Radialventilator – Kondensatpumpe – Kondensatwanne – Steuerplatine mit integrierter Mikroprozessor-Regelung – Luftansaugung an Geräteunterseite – Luftausblasung über Paneel – Seitliche Kanalanschlüsse für Frischluft und Fortluft Ein leise laufender, schwingungsgedämpft gelagerter, 4-stufiger DC-Radialventilator mit Überhitzungsschutz saugt die Raumluft über das optionale Standardpaneel an. Der Luftaustritt der konditionierten Luft erfolgt über die Pendellamellen des optionalen Standardpaneels. Bei Verwendung des optionalen Komfortpaneels stehen 4 zusätzliche Luftleitlamellen zur Vermeidung von Zugluft zur Verfügung. Im Gehäuse sind ein Frischluftanschluss und mehrere Kanalanschlüsse für die konditionierte Luft vorbereitet. Das Kondensat wird über die integrierte Kondensatpumpe abgeführt. Ein Schwimmerschalter zur Sicherheitsabschaltung bei Störung der Kondensatablaufs ist in das Innengerät integriert. Die leise laufende Kondensatpumpe hat eine Förderhöhe von maximal 850 mm ab Geräteunterkante. Steuerung und Regelung Das Innengerät enthält sämtliche zum automatischen Betrieb notwendigen Einrichtungen sowie Kontroll- und Regelorgane. Die Mikroprozessor-Regelung mit integrierter Fuzzy-Logik passt die erzeugte Leistung den aktuellen Konditionen und Anforderungen im Raum schnell und mit hoher Stabilität an. Die elektrische Verbindung zum Außengerät besteht aus einer 4-adrigen Leitung zur Spannungsversorgung und Bus-Kommunikation. Die Bus-Kommunikation erfolgt über einen Industriebus von Mitsubishi Heavy Industries. Das Innengerät verfügt über einen speziellen Betrieb zur Entfeuchtung mit einer automatischen Steuerung der Ventilatorstufen. Der Vereisungsschutz gewährleistet einen optimalen Wärmeübergang am Wärmetauscher. Für optimales Heizen können der Ventilatornachlauf und die Temperaturhysterese eingestellt werden. Das integrierte Selbstdiagnosesystem überwacht die Anlage und zeigt eventuelle Fehler durch einen alphanumerischen Code an der Fernbedienung an. Eine Wiedereinschaltautomatik nach Spannungsausfall ist serienmäßig verfügbar. Die Steuerung des Innengeräts erfolgt mit einer Kabel- oder Infrarotfernbedienung. Der zur Steuerung mittels Infrarotfernbedienung erforderliche optionale Infrarotempfänger kann in eine Paneelecke integriert werden. Der Anschluss einer Zentralfernbedienung ist mit einer Adapterplatine (SC-ADNA-E) möglich. Das Innengerät kann durch ein externes Impuls- oder On/Off-Signal über einen potenzialfreien Kontakt (Fern-Ein/Aus) ein- bzw. ausgeschaltet werden. Durch den optionalen Präsenzmelder stehen weitere Energiesparfunktionen zur Verfügung. Der Präsenzmelder kann in eine Paneelecke integriert werden. Folgende Betriebsarten und Funktionen stehen zur Verfügung: – Kühlen, Heizen, Entfeuchten, Lüften, Solltemperatur, Ventilatorstufen – Auto - Betriebsart Auto wählt beim Einschalten des Innengeräts in Abhängigkeit von der    Raumtemperatur automatisch die Betriebsart (Kühlen, Heizen, Entfeuchten). – Eco - Betriebsart Economy betreibt das Innengerät im sparsamen Betrieb durch    Sollwertanpassung. – Autoswing-Funktion - Funktion ändert permanent den vertikalen Luftstrom über die Luftleitlamellen. – Sleep-Timer-Funktion - Funktion schaltet das Innengerät nach einer eingestellten Laufzeit    automatisch ab. – ON-Timer-Funktion - Funktion startet das Innengerät 5 bis 60 Minuten vor der Zeit, die    eingestellt ist, damit die Raumtemperatur zur eingestellten Zeit den optimalen Wert    erreicht. – OFF-Timer-Funktion - Funktion stoppt das Innengerät automatisch, wenn die eingestellte    Zeit erreicht ist. – Wochen-Timer-Funktion - Funktion legt für jeden Wochentag bis zu 4 Programme mit der    ON-Timer- bzw. OFF-Timer-Funktion fest. Pro Woche sind maximal 28 Programme    verfügbar. – Backup-Funktion - Funktion ermöglicht einen Automatikbetrieb bei Standardkonditionen    und stellt sicher, dass das Innengerät auch bei Verlust der Infrarotfernbedienung    eingeschaltet werden kann (Funktion nur verfügbar bei Verwendung einer optionalen    Infrarotfernbedienung). – Schnellheizfunktion - Funktion ermöglicht eine rasche Aufheizung kalter Räume, nachdem    das Klimagerät im Heizbetrieb gestartet wurde. Besondere Merkmale – Integrierter Frischluft- und Fortluftanschluss – Energiesparender DC-Radialventilator – Förderhöhe Kondensatpumpe (max.) 850 mm – Wurfweite Kaltluftstrom 5,5 m – Wiedereinschaltung nach Spannungsausfall – Selbstdiagnosesystem – Schauglas zur einfachen Inspektion der Kondensatwanne – Optional Standard- und Komfortpaneel in Gitterform jeweils in Schwarz oder Weiß    verfügbar – Optionaler Präsenzmelder zur Erkennung von menschlicher Aktivität im Raum – Optionaler Frisch- und Fortluftadapter Wichtige Hinweise: Die Installation und die Inbetriebnahme von Klimageräten müssen durch einen nach EU-Verordnung 517/2014 zertifizierten Fachbetrieb erfolgen. Der elektrische Anschluss und die elektrische Absicherung müssen durch eine Elektrofachkraft durchgeführt werden.

Lesen Sie Mehr Weniger

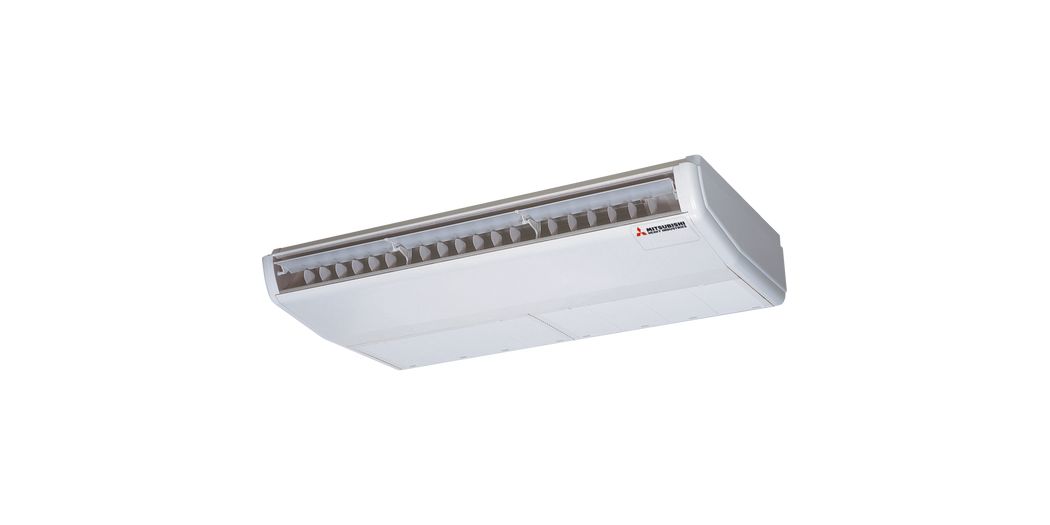

 Mitsubishi Heavy Deckenunterbaugerät FDE71VH ohne Fernbedienung (Zubehör) Gerätekurzbeschreibung Deckenunterbaugerät mit 7,1 kW Nennkühlleistung und 8 kW Nennheizleistung, geeignet für Kältemittel R410A; R32, zum Anschluss an ein Außengerät der Mitsubishi Heavy S-/SX-Serie (nicht im Lieferumfang enthalten). Gerätetypbeschreibung Die 1-seitig ausblasenden FDE-Deckenunterbaugeräte sind Innengeräte zum Kühlen und Heizen. Die Innengeräte sind anschluss- und betriebsbereit und für die Unterdeckenmontage geeignet. Geräteaufbau Das Innengerät besteht aus folgenden Komponenten: – Wärmetauscher – DC-Radialventilator – Kondensatwanne mit Kondensatanschluss – Steuerplatine mit integrierter Mikroprozessor-Regelung – Luftansaugung an Geräteunterseite – Luftausblasung an Gerätevorderseite – Pendellamelle/n zur vertikalen Luftverteilung – Luftfilter Leise laufende, schwingungsgedämpft gelagerte, 4-stufiger DC-Radialventilatoren mit Überhitzungsschutz saugen die Raumluft über Luftfilter an der Geräteunterseite an. Der Luftaustritt der konditionierten Luft erfolgt über die Pendellamelle an der Gerätevorderseite. Die Pendellamelle kann in jeder gewünschten Stellung fixiert werden. Für den Betrieb der Pendellamelle stehen wahlweise die Funktionen Auto, Memory oder Up/Down zur Verfügung. Steuerung und Regelung Das Innengerät enthält sämtliche zum automatischen Betrieb notwendigen Einrichtungen sowie Kontroll- und Regelorgane. Die Mikroprozessor-Regelung mit integrierter Fuzzy-Logik passt die erzeugte Leistung den aktuellen Konditionen und Anforderungen im Raum schnell und mit hoher Stabilität an. Die elektrische Verbindung zum Außengerät besteht aus einer 4-adrigen Leitung zur Spannungsversorgung und Bus-Kommunikation. Die Bus-Kommunikation erfolgt über einen Industriebus von Mitsubishi Heavy Industries. Das Innengerät verfügt über einen speziellen Betrieb zur Entfeuchtung mit einer automatischen Steuerung der Ventilatorstufen. Der Vereisungsschutz gewährleistet einen optimalen Wärmeübergang am Wärmetauscher. Für optimales Heizen können der Ventilatornachlauf und die Temperaturhysterese eingestellt werden. Das integrierte Selbstdiagnosesystem überwacht die Anlage und zeigt eventuelle Fehler durch einen alphanumerischen Code an der Fernbedienung an. Eine Wiedereinschaltautomatik nach Spannungsausfall ist serienmäßig verfügbar. Die Steuerung des Innengeräts erfolgt mit einer Kabel- oder Infrarotfernbedienung. Das Kabel zum Anschluss eines optionalen Infrarotempfängers ist bereits in das Gerät integriert. Der zur Steuerung mittels Infrarotfernbedienung erforderliche optionale Infrarotempfänger kann in die Aussparung an der Geräteunterseite integriert werden. Der Anschluss einer Zentralfernbedienung ist mit einer Adapterplatine (SC-ADNA-E) möglich. Das Innengerät kann durch ein externes Impuls- oder On/Off-Signal über einen potenzialfreien Kontakt (Fern-Ein/Aus) ein- bzw. ausgeschaltet werden. Durch den optionalen Präsenzmelder stehen weitere Energiesparfunktionen zur Verfügung. Der Präsenzmelder kann in die Aussparung an der Geräteunterseite integriert werden. Hinweis: Präsenzmelder und Infrarotfernbedienung können nicht gemeinsam betrieben werden. Folgende Betriebsarten und Funktionen stehen zur Verfügung: – Kühlen, Heizen, Entfeuchten, Solltemperatur, Ventilatorstufen – Auto - Betriebsart Auto wählt beim Einschalten des Innengeräts in Abhängigkeit von der    Raumtemperatur automatisch die Betriebsart (Kühlen, Heizen, Entfeuchten). – Air Flow (Up/Down) - Funktion ändert den vertikalen Luftstrom über die Pendellamelle. – Sleep-Timer-Funktion - Funktion schaltet das Innengerät nach einer eingestellten Laufzeit    automatisch ab. – ON-Timer-Funktion - Funktion startet das Innengerät 5 bis 60 Minuten vor der Zeit, die    eingestellt ist, damit die Raumtemperatur zur eingestellten Zeit den optimalen Wert    erreicht. – OFF-Timer-Funktion - Funktion stoppt das Innengerät automatisch, wenn die eingestellte    Zeit erreicht ist. – Wochen-Timer-Funktion - Funktion legt für jeden Wochentag bis zu 4 Programme mit der    ON-Timer- bzw. OFF-Timer-Funktion fest. Pro Woche sind maximal 28 Programme    verfügbar. – Backup-Funktion - Funktion ermöglicht einen Automatikbetrieb bei Standardkonditionen    und stellt sicher, dass das Innengerät auch bei Verlust der Infrarotfernbedienung    eingeschaltet werden kann. – Schnellheizfunktion - Funktion ermöglicht eine rasche Aufheizung kalter Räume, nachdem    das Klimagerät im Heizbetrieb gestartet wurde. Besondere Merkmale – Individuell einstellbare Pendellamelle – Störmeldekontakt für externe Kondensatpumpe – Energiesparender DC-Radialventilator – Flache Bauweise – Wurfweite Kaltluftstrom 8 m – Wiedereinschaltung nach Spannungsausfall – Selbstdiagnosesystem Wichtige Hinweise:Die Installation und die Inbetriebnahme von Klimageräten müssen durch einen nach EU-Verordnung 517/2014 zertifizierten Fachbetrieb erfolgen. Der elektrische Anschluss und die elektrische Absicherung müssen durch eine Elektrofachkraft durchgeführt werden.

Lesen Sie Mehr Weniger

Mitsubishi Heavy Deckenkassette FDT71VH mit Standardpaneel ohne Fernbedienung (Zubehör) Gerätekurzbeschreibung Deckenkassette mit 7,1 kW Nennkühlleistung und 8 kW Nennheizleistung, geeignet für Kältemittel R410A; R32, zum Anschluss an ein Außengerät der Mitsubishi Heavy FDS-Serie (nicht im Lieferumfang enthalten). Gerätetypbeschreibung Die 4-seitig ausblasenden FDT-Deckenkassetten sind kompakte Innengeräte zum Kühlen und Heizen. Die Innengeräte sind anschluss- und betriebsbereit und für den Deckeneinbau geeignet. Geräteaufbau Das Innengerät besteht aus folgenden Komponenten: – Wärmetauscher – DC-Radialventilator – Kondensatpumpe – Kondensatwanne – Steuerplatine mit integrierter Mikroprozessor-Regelung – Luftansaugung an Geräteunterseite – Luftausblasung über Paneel – Seitliche Kanalanschlüsse für Frischluft und Fortluft Ein leise laufender, schwingungsgedämpft gelagerter, 4-stufiger DC-Radialventilator mit Überhitzungsschutz saugt die Raumluft über das optionale Standardpaneel an. Der Luftaustritt der konditionierten Luft erfolgt über die Pendellamellen des optionalen Standardpaneels. Bei Verwendung des optionalen Komfortpaneels stehen 4 zusätzliche Luftleitlamellen zur Vermeidung von Zugluft zur Verfügung. Im Gehäuse sind ein Frischluftanschluss und mehrere Kanalanschlüsse für die konditionierte Luft vorbereitet. Das Kondensat wird über die integrierte Kondensatpumpe abgeführt. Ein Schwimmerschalter zur Sicherheitsabschaltung bei Störung der Kondensatablaufs ist in das Innengerät integriert. Die leise laufende Kondensatpumpe hat eine Förderhöhe von maximal 850 mm ab Geräteunterkante. Steuerung und Regelung Das Innengerät enthält sämtliche zum automatischen Betrieb notwendigen Einrichtungen sowie Kontroll- und Regelorgane. Die Mikroprozessor-Regelung mit integrierter Fuzzy-Logik passt die erzeugte Leistung den aktuellen Konditionen und Anforderungen im Raum schnell und mit hoher Stabilität an. Die elektrische Verbindung zum Außengerät besteht aus einer 4-adrigen Leitung zur Spannungsversorgung und Bus-Kommunikation. Die Bus-Kommunikation erfolgt über einen Industriebus von Mitsubishi Heavy Industries. Das Innengerät verfügt über einen speziellen Betrieb zur Entfeuchtung mit einer automatischen Steuerung der Ventilatorstufen. Der Vereisungsschutz gewährleistet einen optimalen Wärmeübergang am Wärmetauscher. Für optimales Heizen können der Ventilatornachlauf und die Temperaturhysterese eingestellt werden. Das integrierte Selbstdiagnosesystem überwacht die Anlage und zeigt eventuelle Fehler durch einen alphanumerischen Code an der Fernbedienung an. Eine Wiedereinschaltautomatik nach Spannungsausfall ist serienmäßig verfügbar. Die Steuerung des Innengeräts erfolgt mit einer Kabel- oder Infrarotfernbedienung. Der zur Steuerung mittels Infrarotfernbedienung erforderliche optionale Infrarotempfänger kann in eine Paneelecke integriert werden. Der Anschluss einer Zentralfernbedienung ist mit einer Adapterplatine (SC-ADNA-E) möglich. Das Innengerät kann durch ein externes Impuls- oder On/Off-Signal über einen potenzialfreien Kontakt (Fern-Ein/Aus) ein- bzw. ausgeschaltet werden. Durch den optionalen Präsenzmelder stehen weitere Energiesparfunktionen zur Verfügung. Der Präsenzmelder kann in eine Paneelecke integriert werden. Folgende Betriebsarten und Funktionen stehen zur Verfügung: – Kühlen, Heizen, Entfeuchten, Lüften, Solltemperatur, Ventilatorstufen – Auto - Betriebsart Auto wählt beim Einschalten des Innengeräts in Abhängigkeit von der    Raumtemperatur automatisch die Betriebsart (Kühlen, Heizen, Entfeuchten). – Eco - Betriebsart Economy betreibt das Innengerät im sparsamen Betrieb durch    Sollwertanpassung. – Autoswing-Funktion - Funktion ändert permanent den vertikalen Luftstrom über die    Luftleitlamellen. – Sleep-Timer-Funktion - Funktion schaltet das Innengerät nach einer eingestellten Laufzeit    automatisch ab. – ON-Timer-Funktion - Funktion startet das Innengerät 5 bis 60 Minuten vor der Zeit, die    eingestellt ist, damit die Raumtemperatur zur eingestellten Zeit den optimalen Wert    erreicht. – OFF-Timer-Funktion - Funktion stoppt das Innengerät automatisch, wenn die eingestellte    Zeit erreicht ist. – Wochen-Timer-Funktion - Funktion legt für jeden Wochentag bis zu 4 Programme mit der    ON-Timer- bzw. OFF-Timer-Funktion fest. Pro Woche sind maximal 28 Programme    verfügbar. – Backup-Funktion - Funktion ermöglicht einen Automatikbetrieb bei Standardkonditionen    und stellt sicher, dass das Innengerät auch bei Verlust der Infrarotfernbedienung    eingeschaltet werden kann (Funktion nur verfügbar bei Verwendung einer optionalen    Infrarotfernbedienung). – Schnellheizfunktion - Funktion ermöglicht eine rasche Aufheizung kalter Räume, nachdem   das Klimagerät im Heizbetrieb gestartet wurde. Besondere Merkmale – Integrierter Frischluft- und Fortluftanschluss – Energiesparender DC-Radialventilator – Förderhöhe Kondensatpumpe (max.) 850 mm – Wurfweite Kaltluftstrom 4,5 m – Wiedereinschaltung nach Spannungsausfall – Selbstdiagnosesystem – Schauglas zur einfachen Inspektion der Kondensatwanne – Optional Standard- und Komfortpaneel in Gitterform jeweils in Schwarz oder Weiß    verfügbar – Optionaler Präsenzmelder zur Erkennung von menschlicher Aktivität im Raum – Optionaler Frisch- und Fortluftadapter Wichtige Hinweise:Die Installation und die Inbetriebnahme von Klimageräten müssen durch einen nach EU-Verordnung 517/2014 zertifizierten Fachbetrieb erfolgen. Der elektrische Anschluss und die elektrische Absicherung müssen durch eine Elektrofachkraft durchgeführt werden.

Lesen Sie Mehr Weniger
